특기 시방서

중앙집중 비상방송설비 전체 설치공사 (기존 AMP, DRT 철거)

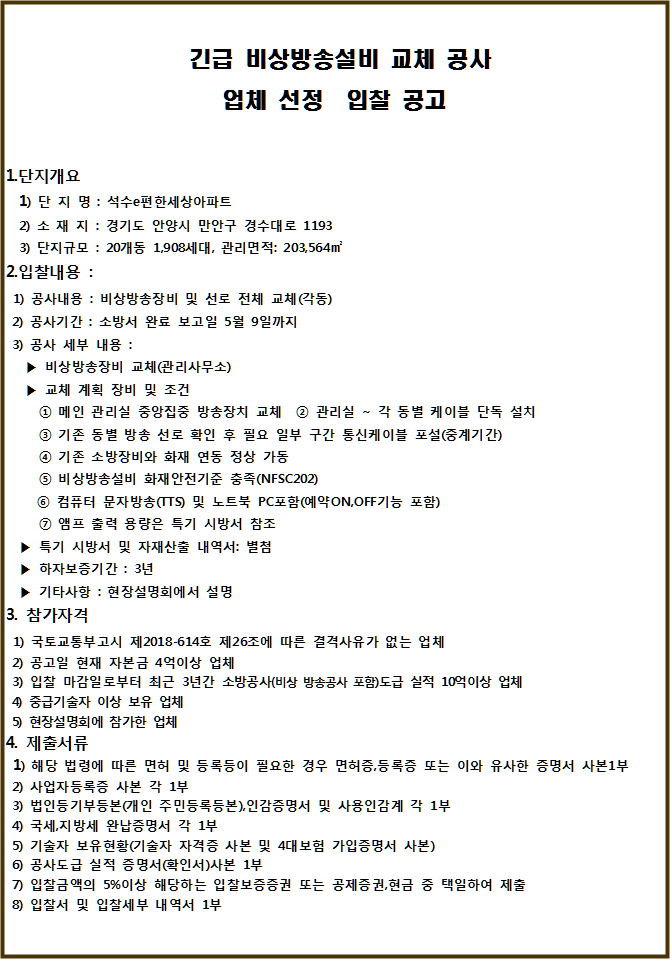

1. 개요

 본 공사는 석수e-편한세상 아파트의 비상방송설비를 원활하게 교체공사를 하는데 있다.

2. 공사내역

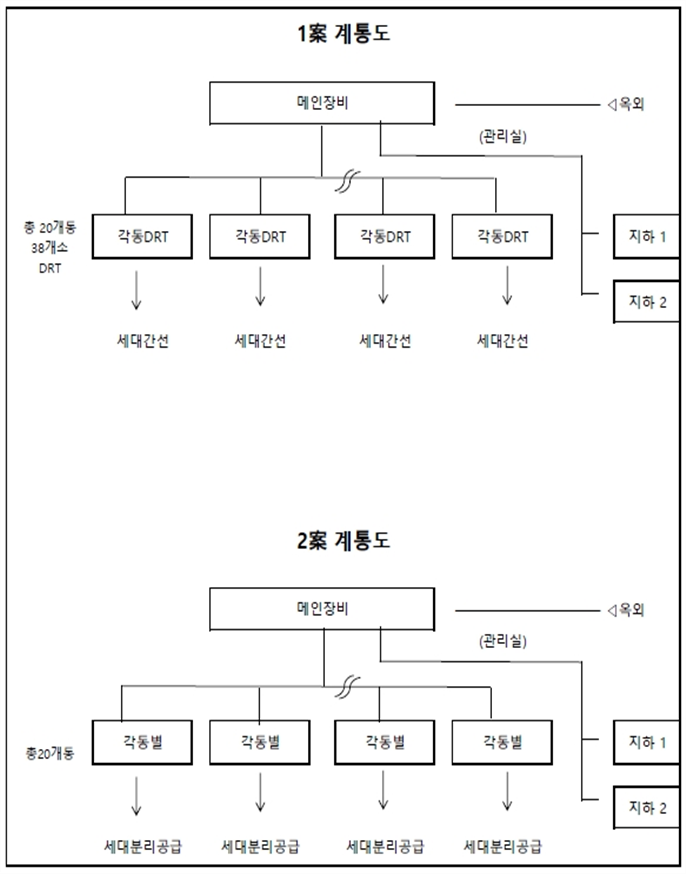

 중앙집중 3,500W급 이상 system 설치하여 각 동별 기존 DRT기준 전 세대 공급하는 구조.

3. 시공방법

 기존 관리실 비상방송장비 부분에 전 층,주차장 및 옥외,전동 control 가능한 테크를 설치 운영하고, 메인 power 부분은 MDF-실에(공간협소문제) 설치하여 운영하는 구조.

   1) AMP 용량은 전 아파트를 공급할 수 있는 용량으로 한다. (약 3,500W급 이상)

 2) 개별 방송은 기존 DRT수량 38개 및 옥외, 지하주차장을 구분한다.

     3) 화재수신반과 연동(R型) program 포함한다.

 4) 전 세대 간선은 내열 난연케이블 TFR3-2.5 기준 설치한다.

     5) 전체 스피커(공용부분) 음향테스트 후 불량 자재 교체 포함한다. (예상물량반영)

     6) 공사 완료 후 최종 방송 시험을 실시 확인 조치 한다.

     7) 공사에 따른 케이블 분리 부분은 반드시 풀박스를 사용한다. (공급 Line 기록)

   8) 케이블트레이 외 부분은 전선관 공사를 원칙으로 한다.

     9) 모든 방송지역은 방송과전류 차단장치를(금번법적용) 설치한다.

    10) 각동별 (20개동)및 주차장 지하1,2 부분은 선로불량 대비 예비 1가닥 이상 추가한다.

4. 공통사항

     1) 모든 기자재는 KS기준 합법적인 절차에 따라 제작 또는 구입된 제품이어야 한다.

   2) 모든 기자재는 취급이 용이하고 편리해야 하며, 견고하고 내구성이 강하도록 제작하여야 한다.

     3) 각종 기기 취부는 현장에 적합 하도록 설계, 제작, 설치하여야 하며 색상 및 디자인은 외관이 미려하게 제작 되어야 한다.

     4) 기구는 장기간 사용해도 표면이 변색하거나 도장부분의 부식이 없어야 한다.

   5) 본 공사 중 공사와 관련 있는 제품들에 대하여 제작 전 해당 감독관과 사전 협의 후 승인 받아야 한다.

5. 준수사항

     1) 모든 공사는 당 아파트 발주자인 입주자 대표회의 또는 관리사무소에서 지정한 감독관의 지시에 의한다.

     2) ”을”은 본 설비를 시공함에 있어 시방서, 내역서, 기기설치 설명서에 의거 성실히 설치 하여야 하며, 관계법적 사항을 준수 하여야 한다. 설치 후 시공된 설계서를 제출하고 모든 기기가 정상적으로 동작하여야 한다.

    3)  모든 공사는 소방서 보고 완료일 전에 완료하여야 하며 만약의 경우 기한 경과 후 행정관청 처분(과태료.벌금등)및 발생되는 일체의 손해 등에 대하여 책임을 부담한다.

6. 공사계획

 1) ”을”은 계약이 완료되면 공사 착공 7일전 관리사무소에 다음 서류를 제출하여야 한다.

① 공사 착공계(현장 대리인계)(중급기술자)

② 예정 공정표 및 공사관련 출입자 명단

 ③ “을”은 공사 계약일로부터 작업일보를 작성하여 매일 발주자에게 보고하여야 한다.

7. 적용법령, 규격 및 기준

1) 본 공사에 적용될 규격 및 표준은 시방서에 별도 언급이 없는 사항에 대하여도 다음에 열거한 법령에 위배 됨이 없어야 한다.

① 한국 산업 규격(KS)ㆍ전기설비 기술기준ㆍ내선 규정

② 전력기술 관리법ㆍ전기사업법ㆍ전기통신공사업법ㆍ동 시행령 및 시행규칙

③ 전기용품 안전관리법ㆍ정보통신공사업법

④ 통신설비 및 소방설비 기술기준에 관한 규격ㆍ기타 관계법규 및 고시

⑤ 비상방송설비의 화재안전기준 충족(NFSC202)

⑥ 화재예방,소방시설 설치 유지 및 안전관리에 관한 법률 및 위임한 관계법령

※ 본 공사시방서가 관계법령과 상이한 경우에는 관계법령에 따라 시공하여야 하며 제 작기간 중 관계법령이 개정될 경우에는 개정된 법령에 따라 설계 제작한다.

8. 계약 상대자의 책무

1) “을”은 공사에 관한 설비의 설계ㆍ제작ㆍ납품 및 설치에 전반적인 책임이 있으며, 설비가 정상 상태에서 고장 및 파손이 없도록 성능을 보장하여야 한다.

2) “을”은 본 시방서에 기재되지 않은 사항이라 할지라도 제품 성능상 필요한 사항은 승인 시 설계 및 제작에 반영시켜야 한다.

3) “을”은 본 시방서의 문구 해석상 이견이 있을 때에는 “갑”과 협의해야 하며, 제작상 불합리하거나 “갑”이 제시한 사양보다 우수한 대안(성능)이 있을 때에는 검토서를 제출하여 “갑”의 승인을 받아야 한다.

4) “을”은 “갑”이 승인하여 납품 완료한 기기 및 자재일지라도 본 사양의 성능 발휘에 중대한 차질이 발견되었을 경우 “을”의 책임 및 부담으로 즉시 수리 또는 교환 하여야 한다.

5) 설비의 설계 및 제작 설치는 본 시방서에 의하여 시행하여야 하며, 본 시방서에 명시하지 않은 사항은 관계 법령 및 규정에 의하여 제작ㆍ설치되어야 한다.

6) “을”은 공사 기간 중 안전사고에 특히 유의하여야 하며, 불의의 사고 발생 시에 이와 관련된 모든 책임은 “을”이 지도록 한다.

7) “을”은 현장여건ㆍ기존시설 등에 대해 충분히 검토하고 이를 소홀히 함으로서 발생하는 사항은 계약 상대자가 모든 책임을 져야 한다.

8) “을”은 계약 후 감독부서의 승인ㆍ검사 등 중요사항은 문서로 제출하며, 감독 부서의 지시를 받았을 경우 협의를 위하여 조치하여야 하며, 조치사항 및 “갑”에게 전달 불이행으로 야기되는 문제는 전적으로 “을”이 책임져야 한다.

9. 자재관리

    1) 자재는 내역서에 명기한 규격품을 (KS표시품 또는 동등이상의 규격품) 사용하여야 하며 표시가 없을 경우 “갑”의 지시에 따라야 한다.

    2) “을”은 공사 중 발생한 모든 폐자재(쓰레기포함)는 당 아파트 내에 적치되지 않도록 일정주기에 따라 감독관의 확인을 받고 “을”의 책임하에 외부로 반출하여야 한다.

10. 제출자료 및 도면

1) “을”은 시방에 맞는 도면, 자료 등을 제출하여 “갑”의 승인을 득한 후 시공에 임하여야 한다.

1) “을”은 제출서류 및 자료의 미비, 부실 또는 기한내의 미제출로 야기되는 문제에 대하여 책임을 져야 한다.

1) 시방서 및 기타 자료는 국문으로 하고, 도면에 표기되는 문구는 국문으로 기록하는 것을 원칙으로 하며, Symbol 등은 KS규격으로 표기하는 것을 원칙으로 한다.

1) “을”은 공사완료 후 준공도서, 장비취급설명서, 지침서, 준공관련도서 등의 도서 각 2부와 이 도서 및 시스템계통도(캐드도면) 전자파일로 제작 제출하여야 한다.

11. 시공

1) ”을”은 공사 착공 7일전 “갑”에게 당해 공사계획서 및 착공계를 제출하여야 하며 매일 공사내용 예정공정, 출입인원을 보고하고 준공 시 준공계를 제출 한다.

2) “을”은 각 공정투입 전 상세도면 및 서류를 제출하여 “갑”의 승인을 득한 후 시공한다.

3) ”을”은 도면 및 시방서를 숙지 후 공사를 시행하여야 하며 설계도서 및 시방서에 명시되지 않은 사항 일지라도 시공상, 구조상, 외관상 당연히 필요한 사항 또는 관계법령에 위배되는 사항은 감독관의 지시에 따라 보완 시공하며 도면과 시방서의 내용이 상치되거나 본 시방에 기술되지 않은 사항 또는 불명확한 사항은 ”갑”의 의견 및 해석에 따른다.

4) 시공 중 발생한 자재분실, 파손에 대한 책임은 ”을”이 지며 본 공사와 무관한 시설물 파손은 즉시 원상복구 한다.

5) 시공 중 발생한 안전사고 및 제반 사고에 대한 민·형사상의 책임은 ”을”이 진다.

6) 시공에 소요되는 전력은 “갑”이 공급 한다.

7) 시공업자는 일일 공사 종료 즉시 주변정리 및 청소를 하여야 한다.

12. 보고사항

1) 착공보고

착공계를 제출함과 동시에 공사준비를 시작한다.

2) 진도보고

① 예정공정표에 의한 제작공정을 매일 구두 및 서면으로 보고한다.

② 공사 감독일지를 작성, 유지하며 “갑”에게 보고 후 결재를 받는다.

③ 당초 계획보다 현저하게 지연될 시는 지연사유와 대책을 보고하여야 한다.

④ 일별, 공정별 전ㆍ중ㆍ후의 사진을 촬영하여 준공 시 제출하여야 한다.

3) 준공보고

      “을”은 “갑”의 입회 하에 제반 시공사항에 대한 검사와 기기의 성능시험을 필 하여야 한다.

     ② “을”은 최종 준공도면 및 서류를 제출하여 “갑”과 일정 협의 후 준공검사를 받는다.

13. 공사관리

  1) “을”은 공사 기간 중 자재의 유실방지 책임이 있으며 작업 시 입주민의 재산 또는 소유물의 훼손, 파손 하였을 때 이를 즉시 변상하여야 한다.

    2) 아파트 단지내의 시설물 등 일체의 자산에 대해서도 파손, 손상을 시켰을 경우 원상 복구를 하거나 변상하여야 하며, 작업인원 전원에 대한 신원확보 책임은 “을”이 지고 감독관의 지시나 주의사항을 지키지 않거나 불미스러운 행위를 하여 감독관이 해당작업자를 교체 요구할 경우 “을”은 즉시 시행하여야 한다.

   3) 본 공사에 대한 “을”은 타인에 양도하거나 재하도급이 불가하며 이러한 행위가 발견된 경우 “갑”은 별도의 해지 절차 없이 계약을 해지하며, 반환금에 대하여도 “을”은 이의 제기를 하지 않는다.

   4) 모든 시설의 진행사항을 공정 단계를 촬영하고 각 시설별로 사진첩을 구분 작업(전,중,후) 내용을 준공 시 제출하여야 한다.

14. 자재 산출 내역서

석수e편한세상아파트 비상방송설비 산출내역서

석수 e-편한세상의 전체 방송설비를 위한 관련자료를 근거로 산출한 자재 내역서는 다음과 같다.

 1. 공사 장비 및 자재

설치위치	품명	규격	단위	수량	비고
관리실	MONITOR PANEL	8CH	EA	1
	DIGITAL TUNER	TUNER	EA	1
	C.D.P	CDP	EA	1
	CHIME & SIREN	3색 차임,싸이렌	EA	1
	PRE AMPLIFIER	9입력,녹음출력	EA	1
	EM. PANEL	화재자동경보	EA	1
	EM. SWITCHER	16개 화재감지	EA	3
	MATRIX	우선순위 모드	EA	3
	RELAY GROUP	동작표시램프	EA	3
	SPEAKER SELECTOR	개별,그룹 선택	EA	3
	TERMINAL BOARD	16CH	EA	3
	POWER DITRIBUTOR	220V,24V	EA	1
	AUTO BLOWER	PF	EA	1
	SPEAKER LINE CHECKER	16CH	EA	3
	MICROPHONE	Dynamic	EA	1
	MIC. STAND	DESK	EA	1
	BAT	24V	SET	1
	RACK CABINET	40U	Set	1
설치위치	품명	규격	단위	수량	비고
MDF-실	POWER AMPLIFIER	360W	EA	2
	POWER AMPLIFIER	300W	EA	10
	POWER DITRIBUTOR	220V,24V	EA	1
	AUTO BLOWER	PF	EA	1
	BAT	24V	EA	1
	RACK CABINET	40U	SET	1
현장	난연케이블	TFR3-2.0*7P	m	업체실사
	난연케이블	TFR3-2.0*5P	m	업체실사
	난연케이블	TFR3-2.0*3P	m	업체실사
	난연케이블	TFR3-2.0*2P	m	업체실사
	후광전선관	22,28,36mm	m	업체실사
	풀박스	250*250*250	EA	42
기타	잡자재비 및 경비
	설치 및 조정비
	컴퓨터문자방송설치		set		문자방송등 (예약기능)
	노트북 PC
